產品特點和優勢

供電電源： T6-05xx : DC28~32V/0.2A

（AS-I網絡電源）

T6-1xxx : DC12~32V/0.2A

T6-2xxx : AC120~240V/0.1A

標準接口：       標準六線製稱重接口

RS-232串行通訊接口

接口選項：       AS-Interface工業總線

RS-485多點通訊接口

輸入輸出數字控製接口

10/1000M以太網接口

4~20mA模擬量輸出

4繼電器輸出接口

4輸入7輸出數字控製

產品功能：       基本稱重功能

HH/H/L/LL限位報警

四區間重量分選

四重量預置點比較輸出

單料單雙速手動定值控製

下料位自動補料至上料位

1~4料單 速手動配料。

四料單雙速手動自動配料

定值灌裝/包裝控製

失重式恒流量給料控

工作環境：        -10~+45℃

濕度<95%RH,無冷凝

稱重處理：       二次△-∑模數轉換

轉換速率300Hz

最大顯示分辨率1/100，000

人機界麵：       四隻長壽命輕觸薄膜鍵

兩組六位七段高亮數碼顯示

12位狀態指示光標。

稱重性能：       可驅動6隻350Ω阻抗的稱重傳感器

或並聯等效電阻>58Ω

稱櫃麵開孔尺寸： 91*46mm

產品說明

•功能描述

相對於普通稱重儀表的貿易稱重精度，T6稱重終端的高精度稱量功能與卓越的電磁兼容性能使得其更好地滿足苛刻的工業環境中生產應用的工藝計量與控製要求。

•性能特點

從傳統的模擬量輸出接口到工業現場總線，直至滿足現代IT通訊技術的以太網，T6 係列稱重終端提供了豐富的接口選項，可以滿足與各類PC/PLC/DCS的無縫聯接。針對於客戶現場的各類控製應用的多至4輸入、8輸出的數字控製接口，T6係列稱重終端可提供高速、穩定、簡便的直接控製，包括：包裝/灌裝、動態檢重/分選、配料（四種物料）等應用。

•結構形式

可供組態的T6稱重終端在無論是基於PLC或PC的自控係統中，均可透明無障礙地對稱重設備進行遠程設定與標定。 標準的六線製稱重接口，長線補償功能使得對來自300米內的遠距離稱重信號亦能精確轉換。

•應用領域

T6係列稱重終端采用了微功耗設計，這使得T6係列稱重終端可以以更小尺寸應用 在工業場合，並極大地延長了稱重傳感器的使用壽命。

產品應用

基於單機係統的直接控製應用

基於PC係統的總線應用

基於中低端PLC係統的總線應用

基於PLC係統的總線應用

選型表

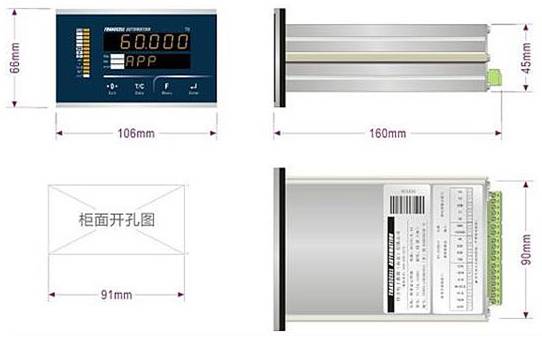

外形圖形及開孔尺寸圖
