一、串口通信參數配置錯誤（90%故障根源）

‌協議參數不匹配‌

‌波特率偏差＞5%必失敗‌：檢查設備銘牌標注的波特率（常用9600/19200），用示波器驗證主機與儀表波形周期一致性‌。

‌數據幀格式錯誤‌：梅特勒默認采用 ‌8N1‌ 格式（8位數據/無校驗/1停止位），若設置7位數據位或偶校驗會引發亂碼‌。

‌接線錯誤‌

text

Copy Code

RS232標準接線（DB9接口）：

儀表端2(RXD) → 主機端3(TXD)

儀表端3(TXD) → 主機端2(RXD)

儀表端5(GND) → 主機端5(GND)

注意：RS485需短接A+/B-極性端子，並啟用終端電阻（120Ω）‌

二、數據收發異常的深度解決方案

‌現象1：接收數據全為亂碼‌

‌排查步驟‌：

用USB轉串口工具直連儀表，發送 ‌「ENQ 0D」‌ 測試命令（Hex：05 0D）

若返回 ‌「NAK」‌（Hex：15）說明物理層正常，需檢查軟件編碼格式‌

啟用Wireshark抓包工具，驗證數據幀是否包含多餘起始位（常見於國產轉換器）‌

‌現象2：通信間歇性中斷‌

‌高頻幹擾處理‌：

在RS485總線兩端並聯TVS二極管（如SMBJ6.5CA），抑製≥20kV的浪湧脈衝‌

屏蔽層單端接地，避免地環路電流幹擾（接地電阻＜4Ω）‌

三、Modbus-RTU協議調試實戰

‌1. 關鍵寄存器地址‌

功能       寄存器地址    數據格式

實時重量       0001H     32位浮點數

單位切換       0010H     0=kg,1=lb,2=g

皮重存儲       0022H     16位整數

‌2. 典型指令示例‌

text

Copy Code

讀取重量指令（主機→儀表）：

01 03 00 01 00 01 D5 CA

（從站地址01，讀0001H寄存器，CRC校驗碼D5CA）

儀表返回數據幀：

01 03 02 43 21 0A B4 7C

（43 21 0A為十六進製浮點數，對應十進製25.63kg）

注：使用Mettler MT-Soft軟件可自動解析數據包‌

四、快速診斷工具推薦

‌硬件工具‌

‌Fluke 123工業示波器‌：捕捉RS485信號波形，識別波特率偏差與噪聲毛刺‌

‌USR-TCP232-410串口服務器‌：實時轉換TCP/IP與串口信號，支持Modbus網關功能‌

‌軟件工具‌

‌Modbus Poll‌：強製寫入保持寄存器，測試儀表響應速度（正常值＜200ms）‌

‌串口獵人V3.8‌：自動記錄通信日誌，支持ASCII/Hex雙模式解析‌

五、高頻問題故障代碼速查表

代碼       含義       解決方案

E1101     接收緩衝區溢出    降低波特率至4800bps‌

E1105     校驗和錯誤    檢查CRC算法（禁用LRC）‌

E1112     從站無響應    測量A/B線電壓（正常2-5V）‌

‌立即行動‌

若您的梅特勒托利多設備仍存在通信問題，可聯係官方技術團隊獲取 ‌《工業稱重係統通信協議白皮書》‌（含Modbus/Profibus全協議指令集），或預約工程師現場調試‌

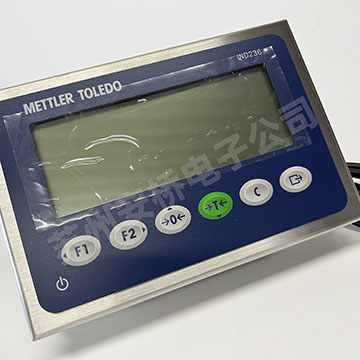

如何防止地磅稱重儀表進水?地磅稱重儀表由於其特殊的工作環境和條件，在使用的過程中常常麵臨各種難題，其中之一就是進水問題。進水不僅會導致儀表顯示不穩定，甚至可能損壞儀表，影響其正常工作。因此，如何有效防止地磅稱重儀表進水，成為了一個要解決的重要問題。下麵蘇州地磅廠家就來詳細為大家解答。

地磅稱重儀表通過傳感器接收重量信息，然後通過內部的電路係統將這些信息轉化為數字信號，最後通過顯示器顯示出來。在這個過程中，任何一個環節的故障都可能導致整個係統的工作出現問題。

防止地磅稱重儀表進水的方法有很多。其中，基本的方法就是保持儀表的幹燥。在安裝和使用地磅稱重儀表時，應盡量選擇幹燥、通風、無塵的地方，避免在濕潤、潮濕的環境中使用。此外，還應定期檢查和清理儀表，及時排除濕氣和其他雜質。

其次，可以通過設置防雨棚和計量秤房來防止地磅稱重儀表進水。秤房要求幹燥、防潮、防曬、秤基平坦、環境潔淨，以保證秤體的完好，計量的準確，同時有利於司秤人員順利操作。

此外，我們還可以通過一些技術手段來防止地磅稱重儀表進水。例如，可以使用防水材料對儀表進行封裝，或者在儀表內部設置防水層，以防止水分直接接觸到電路係統。

在特殊情況下，如遇雷電天氣，應盡量停止使用地磅，斷開稱重儀表與地磅的連接以及稱重儀表與市電的連接，避免因雷電導致的瞬間電壓波動導致儀表受損。

如何防止地磅稱重儀表進水?需要我們在安裝、使用和維護過程中做好充分的準備和預防措施。當地磅儀表出現進水的情況，應立即停止使用，並及時的進行檢修或更換。如果您對此還有什麽疑問的話，建議可以直接和蘇州草莓污视频18電子公司谘詢。
