產品特點和優勢

防爆等級：Ex mb [ia]  ia  IIC T5

技術說明：      防塵式

PLC版

防護等級：       IP67

SS304全不鏽鋼外殼

安裝方式：       牆式安裝支架（垂直）

柱/臂式安裝支架選件

台/牆式安裝支架選件

外形尺寸：       180*160*70mm

260*160*100mm

人機界麵：      背光可控的LCD顯示

4隻功能鍵，10隻數字鍵

稱重性能：      2 路5線製，激勵電壓5V

300,000內分辨率, 30次/秒

CMC III 計量等級

可驅動4隻350Ω阻抗的稱重傳感器

（或並聯等效電阻>87Ω）

供電電源：      AC86~240V

50~60Hz

03A Max

安全電池組（內置）

串行接口：      1 x RS-232

1 x RS-485（隔離）

工業接口：      16位精度4~20mA輸出

AS-Interface工業總線

ProfiBus-DP工業總線

DeviceNet工業總線

Ethernet/IP工業以太網

Modbus/TCP工業以太網

控製功能：      預置點/高低位報警輸出

定值控製/配料

產品說明

•功能描述

T5x本質安全型防爆稱重終端是傳力公司專為具有氣體及粉塵爆炸危險的場合開發的稱重終端。選用高品質、防爆型的電子元件以及密封式的設計使T5x可以在十分惡劣的環境下使用。

•性能特點

清零、去皮自動打印功能單位轉換：kg、g累計功能支持英文打印電池低電壓指示自動關機功能。

•結構形式

配套的防爆電源，TA-0001防爆電源，防爆等級EX em[ib]IIC T5;DIP A20 T4 ,不鏽鋼外殼防護等級IP65,PG防塵接頭提供更高的防護，不鏽鋼外殼及卡扣式封裝更加堅固 。

•應用領域

T5x簡單的界麵、方便的操作、穩定的性能使其在化工、製藥、石油等對防爆有嚴格要求的場合得到廣泛的應用。

應用配置示意圖

單稱重顯示應用

支持上位係統的配置圖

圖示中的稱重儀表采用PROFIBUS-DP總線與上位西門子係統相聯接，實際中使用的稱量顯示精度為1/300,000 (300kg/10g)

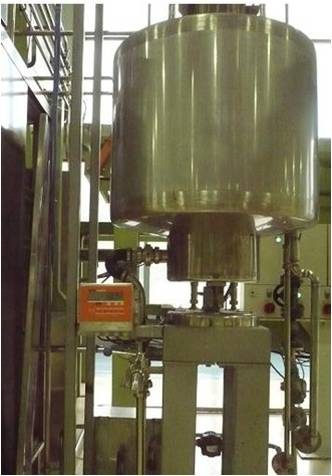

本安型防爆衡器應用

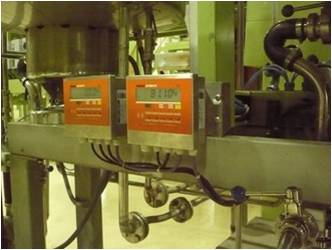

防爆灌裝係統應用

防爆配料係統應用

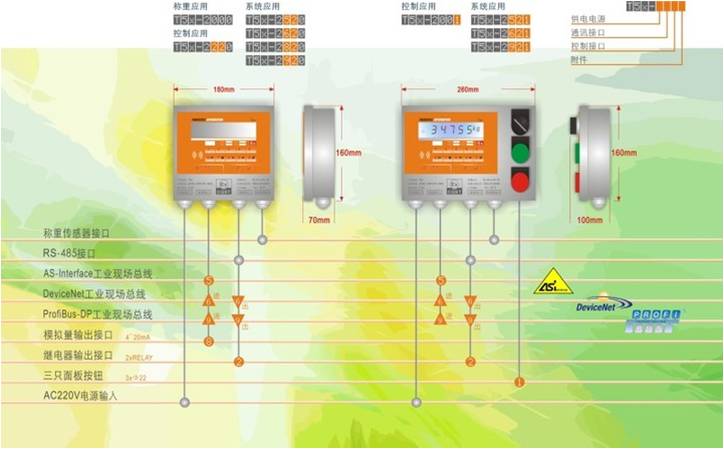

選型表

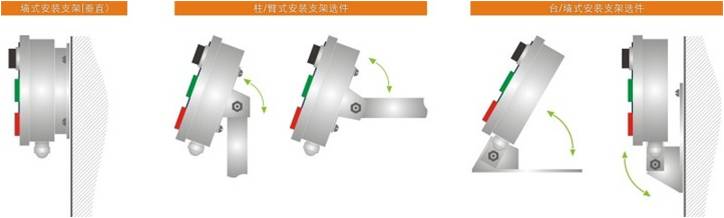

安裝方式
